可傳輸高頻（13.56MHZ）信號材料的柔性線路板概述

產品定義：

無線頻率是RFID系統工作的無線信號頻率，按照無線電工作的頻率不同，工作頻率可分為低頻、高頻、超高頻以及微波四種，主要有125K-135k、13.56mhz和2.45Ghz，前兩種屬于電磁感應方式，而第三種屬于微波反射方式。13.56mhz頻段屬于高頻，高頻電路部分要求更低的信號損耗，對于柔性線路板來說，需要Dk/Df更小。可傳輸高頻（13.56MHZ）信號材料對柔性線路板的基材和阻焊有一定的要求。

實佳線路板可根據13.56mhz產品特定結構與功能需求，為客戶提供13.56mhz產品柔性線路板組件產品ODM服務。

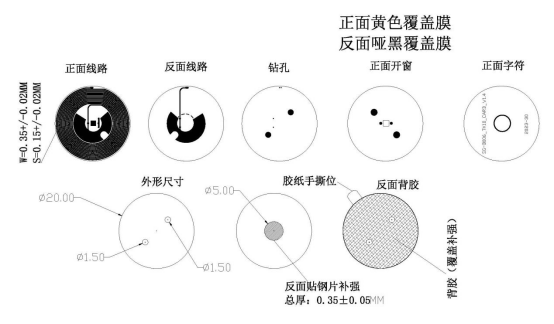

產品圖片：

產品基本工藝流程：

 此產品采用雙層疊層結構，實施鉆孔、沉電銅、圖像轉移、線路蝕刻、阻焊、壓合、表面沉金、字符印刷、功能測試、貼裝等加工工藝。關鍵點：材料選擇，線路工藝管控，沉銅

產品特色亮點：

 可傳輸高頻（13.56MHZ）信號材料的柔性線路板，材料性能穩定，諧振電容設計。

產品應用:

  智能頭盔，身份識別，移動支付等

產品輸出相關報告：

《項目技術可行性分析報告》

《線路板成品性能測試報告》

《線路板材料測試報告》

可傳輸高頻（13.56MHZ）信號材料的柔性線路板參數

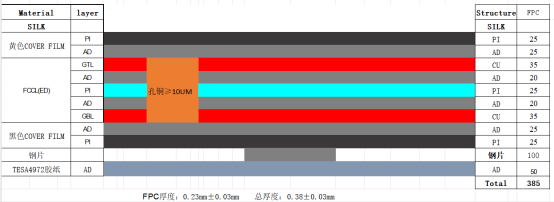

產品疊層結構：

產品孔:

最小金屬化孔：0.20±0.075mm  最小非金屬化孔;1.50±0.075mm

產品線路：

最小線寬：0.35±0.02mm       最小線距：0.15±0.02mm

產品阻焊&字符：

25um覆蓋膜阻焊，10um白色絲印字符

完成品相關尺寸：

直徑20mm圓形，厚度：0.35mm（含鋼片）

表面工藝：

沉金工藝，金厚≧2u〝,鎳厚100-160u〝

功能測試：開短路測試、天線諧振頻率測試、天線內阻測試

可靠性測試：熱沖擊試驗

產品相關認證測試：ROSH認證
