柔性印制電路板 （FPC） 是以撓性覆銅板為基材制成的一種具有高度可靠性，絕佳可撓性的柔性印制電路板，是用于連接電子零件用的基板，也是電子產品信號傳輸?shù)拿浇?。作為印制電路板?/span>PCB）的一種重要類別，FPC 具有配線密度高、重量輕、厚度薄、耐彎曲、結構靈活、耐高溫等優勢，符合下游行業中電子產品智能化、便攜化的發展趨勢，被廣泛運用于筆記本電腦、手機、平板電腦、數碼相機等消費電子產品。
資料來源：公開資料整理
按照基材和銅箔的結合方式劃分，柔性電路板可分為兩種： 有膠柔性板和無膠柔性板。 其中無膠柔性板的價格比有膠的柔性板要高得多，但是它的柔韌性、銅箔和基材的結合力、焊盤的平面度等參數也比有膠柔性板要好。所以它一般只用于那些要求很高的場合，如：COF（CHIP ON FLEX，柔性板上貼裝裸露芯片，對焊盤平面度要求很高）等。 由于其價格太高，在市場上應用的絕大部分柔性板還是有膠的柔性板。由于柔性板主要用于需要彎折的場合，若設計或工藝不合理，容易產生微裂紋、開焊等缺陷。
FPC 制造工業出現于20 世紀60 年代，美國等電子技術發達的國家最早將FPC 應用于航天及軍事等高精尖電子產品應用領域。冷戰結束后，F(xiàn)PC 開始用于民用產品。21 世紀初，消費類電子產品市場迅速發展，推動FPC 產業進入高速發展期。但由于歐美國家的生產成本不斷提高，F(xiàn)PC 生產重心逐漸轉向亞洲，形成了第一次FPC 產業轉移浪潮。此浪潮使得具備良好制造業基礎及生產經驗的日本、韓國、中國臺灣等國家和地區FPC 產業迅速成長。近年來，日本、韓國和中國臺灣同樣面臨生產成本持續攀升的問題，F(xiàn)PC 產業開始了新一次的產業轉移。發達國家的FPC 制造商紛紛在中國投資設廠，中國作為FPC 產業主要承接國，在新一次產業轉移浪潮中受益。
中國內地FPC 行業發展稍晚，20 世紀80 年代末開始出現零星的FPC 工藝研發，產品主要用于軍工和高端電子生產。90 年代早期中國大陸電子產品發展較慢，F(xiàn)PC 產業發展遲緩。90 年代末期，受到FPC 技術進步加快、電子產品工業不斷向中國大陸地區轉移等因素的影響，F(xiàn)PC 需求迅速旺盛，產業開始爆發。

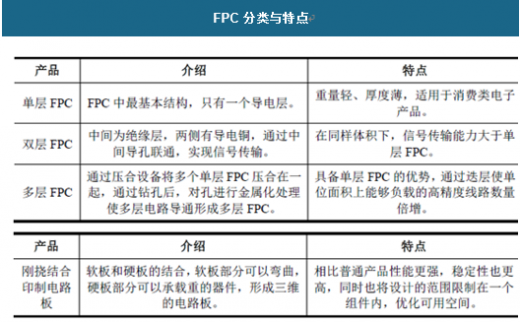

按層數劃分，F(xiàn)PC 可分類為單層FPC、雙層FPC、多層FPC；相關制造技術以單層FPC 制造技術為基礎，通過迭層壓合技術實現，具體如下：
FPC分類與特點
資料來源：公開資料整理
20 世紀90 年代后，電子產品向輕薄化方向發展，F(xiàn)PC 產品特性與之相符，得以伴隨電子產業快速成長，應用領域不斷擴展，被廣泛應用于大部分電子產品中，成為電子產品領域最重要的元器件之一。

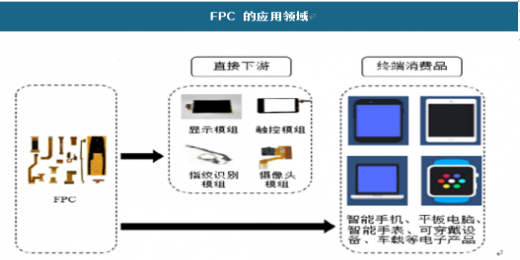

FPC 的應用領域
資料來源：公開資料整理
21世紀以來，隨著歐美國家的生產成本提高，以及亞洲地區FPC下游市場不斷興起，F(xiàn)PC生產重心逐漸轉向亞洲。具備良好制造業基礎及生產經驗的日本、韓國、中國臺灣等國家和地區FPC產業迅速成長，并成為全球FPC的主要產地。隨著日本、韓國和中國臺灣生產成本持續攀升，發達國家的FPC廠商紛紛在中國投資設廠，制造中心由國外移至中國大陸，國際知名的FPC廠商如日本NOK、日東電工和住友電工等均在中國投資設廠。近年來，中國逐漸成為FPC主要產地，中國地區FPC產值占全球的比重不斷提升。由于重要的上游原材料和下游電子產品制造商多為國外廠家，國內未形成完整的民族產業鏈條，內資廠商受限于設備和原材料等產業的配套不足，在國際市場上競爭力較弱，局限于國內市場，整體市場占有率偏低。但部分內資企業受益于近幾年本土電子產品產業的高速發展，通過自身技術改進、產能提升，依托同國內客戶良好的合作關系，國內市場份額隨之增長，技術水平和生產規模與外資企業的差距正在不斷縮小。

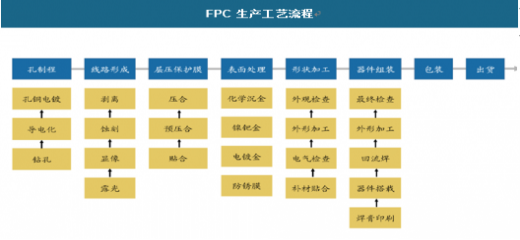

FPC生產工藝流程
資料來源：公開資料整理
FPC具有非標化的特點，是PCB中技術含量較高的品類，工序非常復雜，60多道大工序，一個大制程又包含30-40道小工序，每個工序?qū)ψ罱K產品的穩定性和良品率都至關重要，對廠商的設計、設備、品控等能力都有高要求、需要穩定可靠的制程能力。
FPC 生產方法主要有減成法、全加成法、半加成法： 減成法是傳統 FPC 生產的主要方法，減層法的極限定格在 20m 線寬； 全加成法是利用絕緣基材直接加工形成電路圖形，全加成法能制作出目前最精細的線路，但此方法需要用到半導體制造用的裝臵，工藝復雜，成本高，推廣起來很有難度；

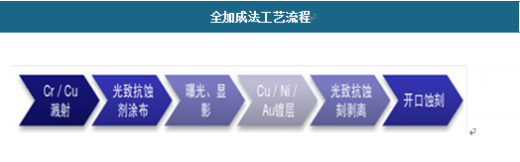

全加成法：利用絕緣基材直接加工形成電路圖形，工藝流程如下：
全加成法工藝流程
資料來源：公開資料整理

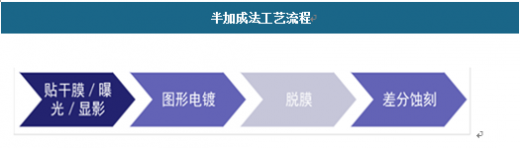

半加成法是基材多選用 5m 的薄銅箔，有時也可把常規銅箔通過蝕刻減薄后使用，能夠制作 20m 以下的線路,是一種比較有發展?jié)摿Φ姆椒?，工藝流程如下?/p>
半加成法工藝流程
資料來源：公開資料整理
減成法是傳統FPC生產的主要方法，但所能達到的線寬間距跟感光抗蝕層的分辨率密切相關，而感光抗蝕層分辨率取決于抗蝕層厚度，再加上蝕刻中不可避免的側蝕現象，使減層法的極限定格在20m線寬；若想得到更細的線路，必須配合更薄的9m，5m，甚至3m超薄銅箔，然而這些厚度的銅箔和相關工藝目前尚無法量產。
全加成法能制作出目前最精細的線路，據報道稱目前已有公司試制成功線寬間距都為3m的線路；此方法另一個好處在于能運用厚的光敏干膜，把線路厚度做大，抑制直流電阻增大的問題。但此方法需要用到半導體制造用的裝置，工藝復雜，成本高，推廣起來很有難度。
半加成法介于減成法與全加成法之間。此種方法中,光線散射對線路圖形沒有不良影響,可以使用較厚的抗蝕層,能夠制作20m以下的線路, 是一種比較有發展?jié)摿Φ姆椒ā?/p>
相比于普通PCB，F(xiàn)PC 具有輕薄、體積小、低成本、裝連一致性和可控性強的優勢。普通的PCB 原材料為電解銅箔、玻纖布等，基材為覆銅板；FPC 的原材料為壓延銅箔和聚酰亞胺（PI）薄膜或聚酯（PET）薄膜，基材為撓性覆銅板。而原材料和基材的不同造就了FPC 優異的性能，相比于普通的PCB，F(xiàn)PC 具有輕薄、體積小、低成本、裝連一致性和可控性強的特點，在相同的載流量下，F(xiàn)PC 是普通的剛性PCB 重量的10%，空間為普通PCB 的10-40%，在裝連接線時不會發生接錯的情形，同時各種參數如電容、電感、特性阻抗、延遲和衰減可控性強，端口的更換方便和結構簡化也使得成本大大降低。
FPC這些優點推動了其應用的普及，也拉動了市場規模不斷增長。統計數據顯示，2017年我國柔性印制電路板行業銷售市場規模約338億元，同比2016年的315億元增長了7.3%，近幾年我國柔性印制電路板行業市場規模情況如下圖所示：
2013-2017年我國柔性印制電路板市場規模統計（億元）
